產品詳情

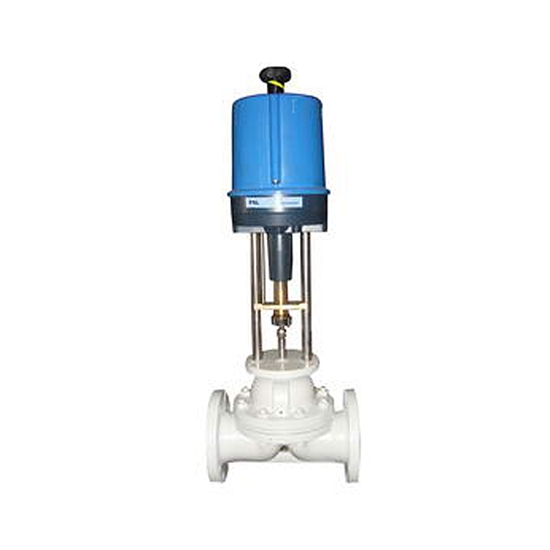

ZDLT電動隔膜調節閥

關注次數：

型號：

技術參數：

ZDLT電動隔膜調節閥公稱壓力：（Mpa） 1.0
行程（mm）： 10 16 25 40 60
流量特性：近似快開（調節式）
法蘭尺寸：鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59

ZDLT電動隔膜調節閥由PS系列和3610系列直行程電動執行機構和隔膜閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號（4-20mADC或1-5VDC）及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
隔膜閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
主要技術參數：

公稱通徑mm		15	20	25	32	40	50	65	80	100	125	150	200	250
允許壓差（MPa）		1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.057
額定流量系數Kv		8	12	16	38	60	68	90	150	300	500	600	1200	2000
公稱壓力（MPa）		1.0
行程（mm）		10	16		25		40			60
流量特性		近似快開（調節式）
法蘭尺寸		鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59
配用電動執行機構型號	PSL	PSL-201	PSL-202		PSL-204		PSL-208			PSL-312
	361L	361LSA-08 361LXA-08	361LSA-20		361LSB-30		361LSB-50			361LSC-65
	防爆型	361LXA-20			361LXB-30		361LXB-50

執行機構主要技術參數：

型號		額定輸出力N		速度mm/s		技術參數
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線）輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線）輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

性能指標：

項目	指標值
基本誤差％	≤±3.5
回差％	≤2.5
死區％	≤3.0
始終點偏差％	±2.5
額定行程偏差％	±2.5
純滯后	≤IS
允許泄量L/H	橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水）
絕緣電阻	不小于20M
阻尼特性	不大于3周半

閥體襯里和隔膜材料的組合：

閥體材料	襯里材料	隔膜材料	使用溫度	適用場合
鑄鐵HT200	無	氯丁橡膠	0～65℃	無腐蝕性介質，水及研磨劑，泥漿類介質
鑄鐵HT200	聚三氟氯乙烯	氟橡膠	-15～150℃	強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質
鑄不銹鋼 ZG1Cr18Niti	無	氟橡膠	-20～200℃	一般酸、堿有機溶劑等介質

外形尺寸：

公通徑（mm）		20	25	40	50	65	80	100	150	200	250
L（mm）		181	184	222	254	276	298	352	451	600	720
H1（mm）		67	72	87	92	105	110	127	174	209	300
配PSL	H（mm）	738	750	765	767	845	857	875	1025	1045	1252
	D（mm）	176									225
	重量（KG）	15	17	24	29	49	61	82	150	211	370
配361L	H（mm）	501	513	650	652	770	782	800	1080	1125	1345
	D（mm）	225							310
	重量（KG）	23	24	39	44	64	76	97	203	264	418
